KJ862矿用井下人员管理系统

本系统是集Super2.4G定位技术以及网络交换技术于一体的多功能系统,是新一代的人员定位管理系统。本系统通信协议基于标准的工业以太网协议设计开发,符合当今网络传输的主要趋势,便于实现和其他系统的通平台传输。 本系统除具备人员定位管理功能、百兆工业以太网功能,系统的读卡分站还预留了本安网络接口,可方便的并入及涵盖IP广播系统、数字工业电视、有限(固定电话)和WIFI无线通讯等系统,实现综合交换及调度一体化、并可与其他工业信号通信的系统平台传输。 本系统中,除了井下交换机之间可以组成环网结构,读卡分站与读卡分站之间也可以使用光纤做级联组网或组成小型环网实现数据传输,可不断满足用户日后扩充系统设备容量的需求。本系统另一大优势,则是充分考虑客户的需求,相关功能采用模块化设计,基站内置Super2.4G无线模块和网络交换模块,方便用户对各模块进行准确的故障判断和使用维护。

一、系统简介

      本系统是集Super2.4G定位技术以及网络交换技术于一体的多功能系统,是新一代的人员定位管理系统。本系统通信协议基于标准的工业以太网协议设计开发,符合当今网络传输的主要趋势,便于实现和其他系统的通平台传输。

      本系统除具备人员定位管理功能、百兆工业以太网功能,系统的读卡分站还预留了本安网络接口,可方便的并入及涵盖IP广播系统、数字工业电视、有限(固定电话)和WIFI无线通讯等系统,实现综合交换及调度一体化、并可与其他工业信号通信的系统平台传输。

      本系统中,除了井下交换机之间可以组成环网结构,读卡分站与读卡分站之间也可以使用光纤做级联组网或组成小型环网实现数据传输,可不断满足用户日后扩充系统设备容量的需求。本系统另一大优势,则是充分考虑客户的需求,相关功能采用模块化设计,基站内置Super2.4G无线模块和网络交换模块,方便用户对各模块进行准确的故障判断和使用维护。

二、系统特点

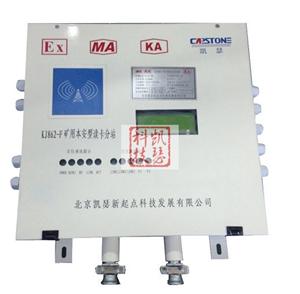

      本系统在KJ278人员定位的基础上增加了分站液晶显示功能,系统的读卡分站设计了液晶显示屏幕,液晶显示屏除了用于日常进行人员标识卡号及姓名的显示之外,还可以通过监控主机对指定分站下发工作通知和宣传标语等文字信息。本功能方便了持卡人实时核对自身信息及对标识卡的工作状态进行及时了解,扩展的短信通知功能还可以方便监管人员下发工作通知和进行工作宣传。

       系统自带人员定位管理功能、百兆工业以太环网、电子汉字信息液晶显示等功能,并可容入及涵盖安全监测监控系统、视频监控系统、IP广播系统、数字工业电视以及固定调度电话,系统具备的工业信号输入接口可方便的连接具备工业信号接口的系统,实现统一数据传输。同时系统具备通过扩充WIFI无线通讯电路板直接升级为我司KT359R无线通信人员管理系统。系统的模块化设计理念,极大方便了用户对模块进行准确的故障判断和使用维护。

      通过本系统,地面监控室的管理人员,可以方便的掌握每个下井人员的准确位置,并可以随时通过对应电话与各人员之间保持联络,从而提高井上井下指挥调度和发生灾情应急救援的及时性和有效性。

三、系统优势

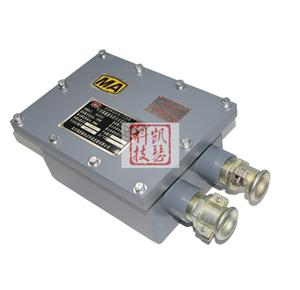

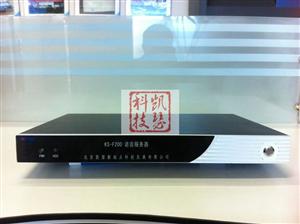

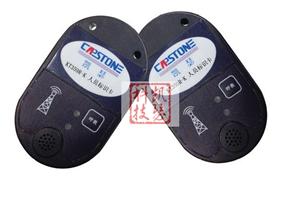

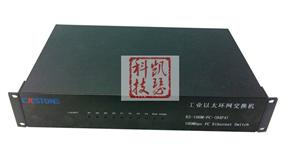

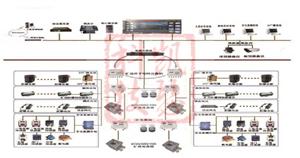

       该系统基于标准工业以太网,由井上核心语音服务器、井上环网交换机、井下矿用环网交换机、井下矿用本安型多功能(读卡通讯)基站、井下矿用电源箱、Super2.4G双向标识卡及其他配套设备组成。

1)  人员定位模块

       采用目前国际上先进的无线射频技术下,我司自主通讯标准,开发的超级2.4G通讯模块,模块单独采用了美国TI公司(德州仪器)系列单片机。模块集单片机软硬件、信息采集处理、网络数据通讯等技术为一体。可通过对巷道远距离移动目标非接触式信息采集、处理,并及时、准确的将矿山巷道中各个区域人员及车辆的动态情况反映到地面计算机系统,使管理人员能够随时掌握巷道中人员、车辆的分布状况和每个矿工及车辆的运动轨迹,以便于进行更加合理的调度管理。

      系统具有检测、传输距离远、同时并发数量大、识别无“盲区”、低负荷、信号穿透力强、对人体无电磁污染、环境适应性强、可同时识别众多目标、便于网络连接等特点。完全可以满足矿山井下人员自动化管理的要求,并且可以联网运行。

2)  无线通讯模块

      使用 WiFi 无线以太网技术作为井下移动通信技术实现方法,WiFi 技术是成熟的、标准化的、目前正得到广泛应用的新一代移动通信技术,支持多种 WiFi 数据终端接入,具有高带宽、强抗干扰、小型灵活、单台基站同时提供服务手机数量多等技术优势,能有效解决目前井下无线通信功能单一、抗干扰性差、容量小、技术水平落后等问题。

      系统基于标准工业以太网,由语音服务器(IP PBX)、调度台、矿用本安型WiFi 手机及其他配套设备组成。在本系统中,矿用基站的内置光电转换芯片保证了系统实现纯光纤接入,可以实现矿山井下的可靠性和安全性。同时,基站内置的无线发射模块,可以实现两个接入点之间的无线桥接,支持工作在5GHz 频段的IEEE802.11a 以及工作在2.4GHz 频段的IEEE802.11b 和802.11g 的WLAN 传输技术标准,即实现“双频三模” ,在完成语音通信的同时,矿用基站的无线接入功能支持系统对视频、图像信号的无线传输。

3)  有线通讯模块

      在无线通讯系统的建设基础下,只需要增加专用网关设备,便可将有线调度电话系统接入无线系统,并实现真正的无线、有线通信统一调度、统一管理,彻底解决目前市场上的有线、无线只能相互通话,但无法统一调度管理的技术问题。同时安装简单,网关只需就近接入井下七合一基站或者环网交换机,从网关分出电话线与目前矿方正在使用的普通电话机相连接即可。同时本方案设计为有线、无线同网运行,统一调度,接入环网平台形成双回路,并享受环网所带来的冗余及断网自愈等超强的通讯功能

4)  安全监测模块

      安全监测模块有多种系列供用户优化配置,模块初始化后,可存储地面中心站对该模块的报警断电等控制设置,而且模块可以就地通过红外遥控器进行手动初始化。在模块完全断电情况下之后恢复供电,即使模块与地面中心站失去通讯联络,模块也能够继续、独立地进行工作,自动恢复记忆,按照事先给定的要求实现超限报警、断电和复电控制功能,断电距离大于2km。模块设计有高可靠性的保护电路和程序纠错功能,在模块出现故障时,可在极短的时间内自动复位并重新启动单片机投入运行;即使模块仍不能正常运行,也可自动脱离系统,不影响其它模块正常工作。模块支持一根四芯电缆带12台智能开停传感器的应用,可节省大量电缆,减少施工量和维护量。安全监测系统地面中心站监控主机出现故障时,或井上、井下失去通讯联络时,模块能存储最新2小时数据,恢复通讯后可将此数据传回中心站主机,以弥补历史数据。模块具备故障闭锁功能;当与闭锁控制有关的监控设备未投入正常运行或故障时,立即切断相关电源并闭锁;当与闭锁控制有关的监控设备工作正常并稳定运行后,自动解锁。在模块电路设计时,对模块所有与外界联系的输入输出电路部分增加了安全栅隔离电路及保护电路,以防误接线或线路信号异常等外界因素对分站造成的损害,使得系统的可靠性得以进一步提高。

5)  光环网及网口交互模块

      通过主分站内的工业以太环网模块,可以直接构建小型环网平台。环网交换机形成主环,多网合一分站构建网络节点,形成数个子环。大幅度提高井下通信系统的自愈能力与应急通信能力。并可将网络通讯设备直接接入。

6)  视频监控系统模块

       金属非金属矿山井下作业因为远离地面,地形复杂,环境恶劣,且容易发生事故,利用远程视频监控系统,地面监控人员可以直接对井下情况进行实时监控,不仅能直观的监视和记录井下工作现场的安全生产情况,而且能及时发现事故苗子,防患于未然,也能为事后分析事故提供有关的第一手图像资料。因此远程视频监控系统是现代矿井安全生产监控系统的重要组成部分。
